AVR ICE 200 Surface Mount Adapter

Набор адаптеров для поверхностного монтажа

Отличительные особенности:

  • Совместимость с ICE200
  • Поддержка 44-выв. TQFP, 8- и 20-выв. SOIC и 44-выв. PLCC корпусов
  • 4 индивидуальных адаптера
  • 2 x 4 целевых адаптера

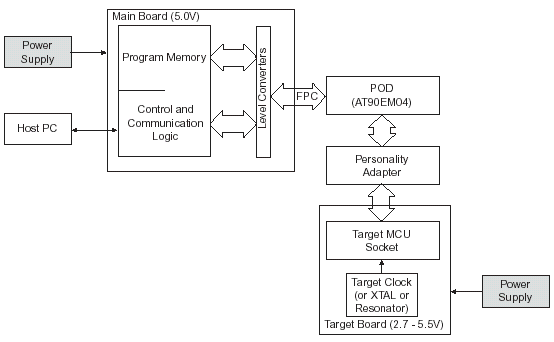

Структурная схема ICE 200:

Структурная схема ICE 200

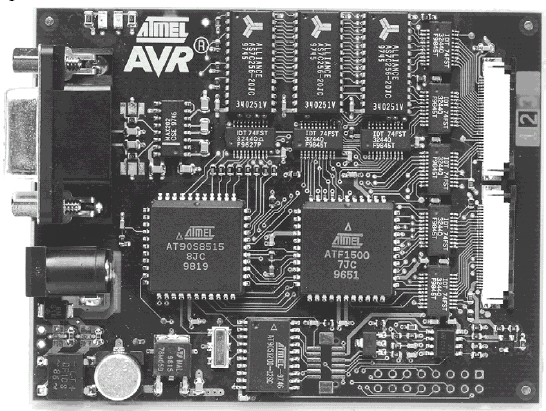

Внешний вид ICE 200:

Внешний вид ICE 200

Общее описание:

Данный набор используется совместно с внутрисхемным эмулятором ICE200 и AVR Studio. Он представляет собой недорогое решение реально-временной эмуляции SMD-версий AVR-микроконтроллеров.

Поддерживаются следующие типы микроконтроллеров: ATtiny11, ATtiny12, AT90S1200, AT90S2313, AT90S4414, AT90S8515, AT90S4434, AT90S8535.

Набор состоит из различных типов адаптеров: индивидуальных SMD-адаптеров и целевых SMD-адаптеров. Индивидуальные адаптеры определяют тип эмулируемого устройства, а целевые делают возможным подключение индивидуального адаптера к печатной плате.

Набор содержит 2 шт. 44-выв. TQFP адаптера, 2 шт. 8-выв. SOIC адаптера, 2 шт. 20-выв. SOIC адаптера и 2 шт. 44-выв. PLCC адаптера.

Документация:

  3996 Kb Engl AVR ICE 200 User Guide (45 pages, updated 2/03)
