RL/RLC - Циклический сдвиг аккумулятора влево (минуя/через) флаг переноса

MAXQ10 Version

Описание:

Циклический сдвиг аккумулятора влево на один бит. Команда RL переносит старший значащий бит (бит 7) в младший значащий бит (бит 0), в то время как команда RLC осуществляет перенос через флаг переноса (C).

Затрагиваемые флаги состояния: C (только для команды RLC), S, Z (только для команды RLC)

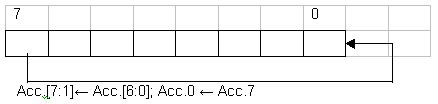

Выполнение команды RL:

Код команды:

15			0
1000 1010 0100 1010

Пример(ы):

            ; Acc = A3h, S=1, Z=0
RL          ; Acc = 47h, S=0, Z=0
RL          ; Acc = 8Eh, S=1, Z=0

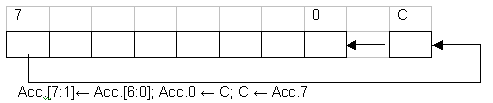

Выполнение команды RLC:

Код команды:

15			0
1000 1010 0101 1010

Пример(ы):

                ; Acc = A3h, C=1, S=1, Z=0
RLC             ; Acc = 47h, C=1, S=0, Z=0
RLC             ; Acc = 8Fh, C=0, S=1, Z=0

MAXQ20 Version

Описание:

Циклический сдвиг аккумулятора влево на один бит. Команда RL переносит старший значащий бит (бит 15) в младший значащий бит (бит 0), в то время как команда RLC осуществляет перенос через флаг переноса (C).

Затрагиваемые флаги состояния: C (только для команды RLC), S, Z (только для команды RLC)

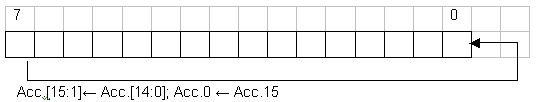

Выполнение команды RL:

Код команды:

15			0
1000 1010 0100 1010

Пример(ы):

            ; Acc = A345h, S=1, Z=0
RL          ; Acc = 468Bh, S=0, Z=0
RL          ; Acc = 8D16h, S=1, Z=0

Выполнение команды RLC:

Код команды:

15			0
1000 1010 0101 1010

Пример(ы):

                ; Acc = A345h, C=1, S=1, Z=0
RLC             ; Acc = 468Bh, C=1, S=0, Z=0
RLC             ; Acc = 8D17h, C=0, S=1, Z=0
