RR/RRC - Циклический сдвиг аккумулятора вправо (минуя/через) флаг переноса

MAXQ10 Version

Описание:

Циклический сдвиг аккумулятора вправо на один бит. Команда RR переносит младший значащий бит (бит 0) в старший значащий бит (бит 7), в то время как команда RRC осуществляет перенос через флаг переноса (C).

Затрагиваемые флаги состояния: C (только для команды RRC), S, Z (только для команды RRC)

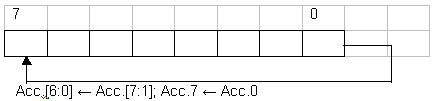

Выполнение команды RR:

Код команды:

15			0
1000 1010 1100 1010

Пример(ы):

            ; Acc = 45h, S=1, Z=0
RR          ; Acc = A2h, S=1, Z=0
RR          ; Acc = 51h, S=0, Z=0

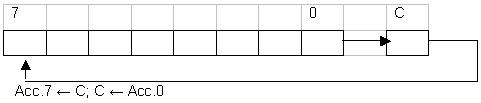

Выполнение команды RRC:

Код команды:

15			0
10001 1010 1101 1010

Пример(ы):

                ; Acc = 45h, C=1, S=1, Z=0
RRC             ; Acc = A2h, C=1, S=1, Z=0
RRC             ; Acc = D1h, C=0, S=1, Z=0

MAXQ20 Version

Описание:

Циклический сдвиг аккумулятора вправо на один бит. Команда RR переносит младший значащий бит (бит 0) в старший значащий бит (бит 15), в то время как команда RRC осуществляет перенос через флаг переноса (C).

Затрагиваемые флаги состояния: C (только для команды RRC), S, Z (только для команды RRC)

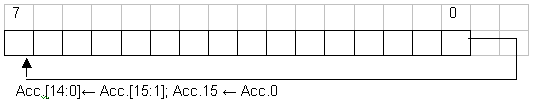

Выполнение команды RR:

Код команды:

15			0
1000 1010 1100 1010

Пример(ы):

            ;Acc = A345h, S=1, Z=0
RR          ; Acc = D1A2h, S=1, Z=0
RR          ; Acc = 68D1h, S=0, Z=0

Выполнение команды RRC:

Код команды:

15			0
1000 1010 1101 1010

Пример(ы):

                ; Acc = A345h, C=1, S=1, Z=0
RRC             ; Acc = D1A2h, C=1, S=1, Z=0
RRC             ; Acc = E8D1h, C=0, S=1, Z=0
