SR/SRA/SRA2/SRA4 - Сдвиг аккумулятора вправо /сдвиг аккумулятора вправо арифметически на один, два или четыре разряда

MAXQ10 Version

Описание:

Сдвиг активного аккумулятора на один (команды SR и SRA), два или четыре разряда командами (SLA2 и SLA4, соответственно). Команда SR загружает в старший значащий бит 0, а команды SRA, SRA2 и SRA2 загружают в старший значащий бит значение, которое содержалось в старшем значащем бите активного аккумулятора до сдвига, сохраняя, таким образом, знак данных. Все эти операции выгружают младший значащий бит в бит переноса (C).

Затрагиваемые флаги состояния: C, S (только при использовании команды SR), Z.

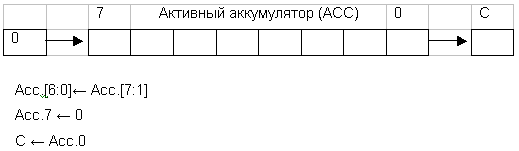

Выполнение команды SR:

Код команды:

15			0
1000 1010 1010 1010

Пример(ы):

            ; Acc = 45h, C=1, S=0, Z=0
SR          ; Acc = 22h, C=1, S=0, Z=0
SR          ; Acc = 11h, C=0, S=0, Z=0

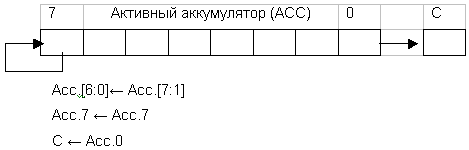

Выполнение команды SRA:

Код команды:

15			0
1000 1010 1111 1010

Пример(ы):

                ; Acc = 03h, C=0, Z=0
SRA             ; Acc = 01h, C=1, Z=0
SRA             ; Acc = 00h, C=1, Z=1

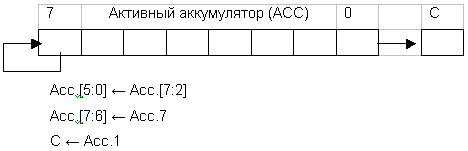

Выполнение команды SRA2:

Код команды:

15			0
1000 1010 1110 1010

Пример(ы):

                ; Acc = 03h, C=0, Z=0
SRA2            ; Acc = 00h, C=1, Z=1

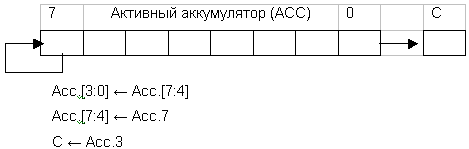

Выполнение команды SRA4:

Код команды:

15			0
1000 1010 1011 1010

Пример(ы):

                ; Acc = 98h, C=0, Z=0
SRA4            ; Acc = F9h, C=1, Z=0

MAXQ20 Version

Описание:

Сдвиг активного аккумулятора на один (команды SR и SRA), два или четыре разряда командами (SLA2 и SLA4, соответственно). Команда SR загружает в старший значащий бит 0, а команды SRA, SRA2 и SRA2 загружают в старший значащий бит значение, которое содержалось в старшем значащем бите активного аккумулятора до сдвига, сохраняя, таким образом, знак данных. Все эти операции выгружают младший значащий бит в бит переноса (C).

Затрагиваемые флаги состояния: C, S (только при использовании команды SR), Z.

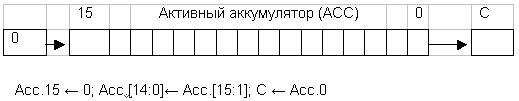

Выполнение команды SR:

Код команды:

15			0
1000 1010 1010 1010

Пример(ы):

            ; Acc = A345h, C=1, S=1, Z=0
SR          ; Acc = 51A2h, C=1, S=0, Z=0
SR          ; Acc = 28D1h, C=0, S=0, Z=0

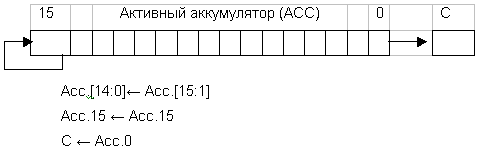

Выполнение команды SRA:

Код команды:

15			0
1000 1010 1111 1010

Пример(ы):

                ; Acc = 0003h, C=0, Z=0
SRA             ; Acc = 0001h, C=1, Z=0
SRA             ; Acc = 0000h, C=1, Z=1

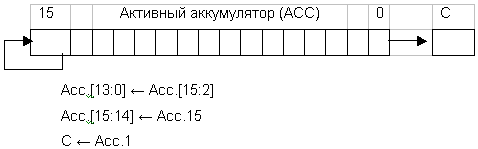

Выполнение команды SRA2:

Код команды:

15			0
1000 1010 1110 1010

Пример(ы):

                ; Acc = 0003h, C=0, Z=0
SRA2            ; Acc = 0000h, C=1, Z=1

Выполнение команды SRA4:

Код команды:

15			0
1000 1010 1011 1010

Пример(ы):

                ; Acc = 9878h, C=0, Z=0
SRA4            ; Acc = F987h, C=1, Z=0
SRA4            ; Acc = FF98h, C=0, Z=0
