HT16220

LCD контроллер с организацией памяти 32х8 для работы с с микроконтроллерами

Основные характеристики

  • Напряжение питания: 2.7…5.2В
  • Работа с внешним 32.768 kHz кварцем
  • Режим работы ? bias, 1/8 duty, частота фрейма 64Hz
  • Организация - восемь 32-сегментных индикатора
  • Встроенный резисторный генератор bias
  • Трехпроводный, последовательный интерфейс
  • 8 видов источников для получения основной частоты и для WDT
  • Вывод основной частоты или вывод переполнения WDT
  • Встроенная LCD RAM дисплея
  • Операции обращения к памяти с автоинкрементом
  • Две частоты работы драйвера звонка (2kHz/4kHz)
  • Режим пониженного энергопотребления
  • Программное конфигурирование
  • Два режима работы: c данными и с командами
  • Три режима доступа к данным
  • Вывод VLCD для настройки рабочего напряжения LCD
  • Возможность каскадирования

Структурная схема

Структурная схема HT1622

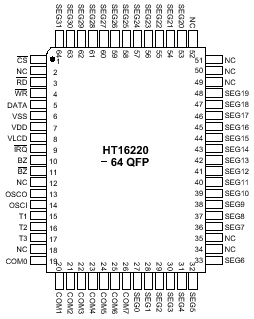

Расположение выводов

Расположение выводов HT1622

Общее описание

HT1622 – это периферийное устройство специально разработанное для расширения способности микроконтроллеров отображать информацию. Количество сегментов дисплея – 256 (32х8). Он также поддерживает последовательный интерфейс, звонок, сторожевой таймер или таймер основной частоты. HT1622 – это многофункциональный LCD контроллер. Возможность программной конфигурации делает его применимым во множестве LCD приложений, включая LCD модули и подсистемы дисплеев. Только три линии требуются для интерфейса между хост контроллером и HT1622. Серия HT162Х имеет много видов микросхем, которые удовлетворят ваши нужды.

Документация

  486 Kb Engl Описание микросхемы
