Графический ЖК-модуль AG1286401 фирмы Agena

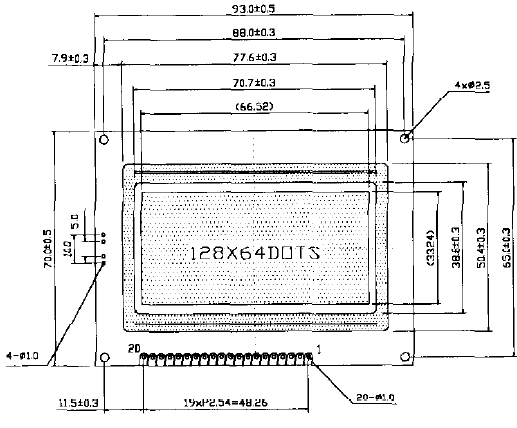

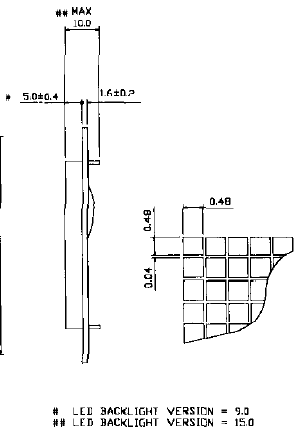

Механические характеристики
Размер модуля 93 x 70 мм
Размер экрана 71 x 39 мм
Размер точки 0.5 x 0.5 мм
Шаг точек 0.54 x 0.54 мм
Контроллер KS0107,KS0108


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 7 V
Напряжение смещения драйверов Vdd-Vee 0 13.5 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 C
W -20 70
Температура сохраняемости Tstg N -20 60 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd - - 5 - V
Ток потребления Idd Vdd=5V - - 1 mA
Входное напряжение низкого уровня VIH - 0.7 - Vdd V
Входное напряжение высокого уровня VIL - - - 0.3 V
Выходное напряжение высокого уровня VOH - 2.4 - Vdd V
Выходное напряжение низкого уровня VOL - 0 - 0.4 V
Напряжение смещения стекла VLCD Vdd-Vo - - 6,6 V

Описания:

  49Kb Engl Описание ЖК-модуля
  157Kb Engl Описание контроллера KS0107, KS0108
  Rus Описание контроллера KS0107, KS0108
