Алфавитно-цифровой ЖК-модуль MTC16209A фирмы Microtips

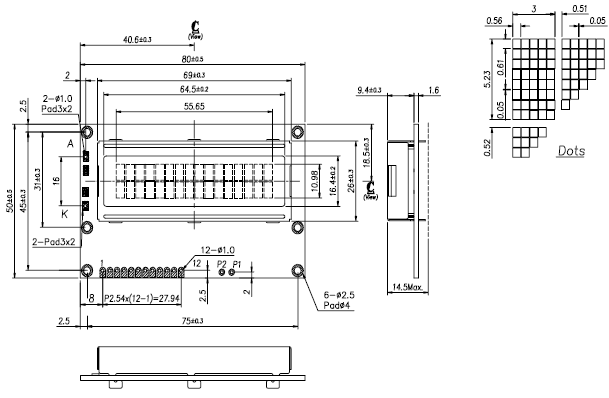

Механические характеристики
Размер модуля 80.0 x 14.4 мм
Размер экрана 55.65 x 10.98 мм
Размер символа 3.0 x 5.23 мм
Размер точки 0.61 x 0.56 мм
Шаг точек 0.51 x 0.52 мм


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 7 V
Напряжение смещения драйверов Vdd-Vo 0 15 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 C
W -20 70
Температура сохраняемости Tstg N -20 60 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd=5V - 2.7 4.5 5.5 V
Ток потребления Idd (B/L OFF) Vdd=5.0V
Vdd-Vo=4.2V
Ta=25°C
Vled=4.2V		 - 1.5 3.0 mA
ILED - 110 180
Входное напряжение низкого уровня VIH - 0.8Vdd Vdd - V
Входное напряжение высокого уровня VIL - Vss 0.2Vdd - V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Напряжение смещения стекла VLCD Vdd-Vo 3.9 4.25 4.6 V

Описания:

  792Kb Engl Общее описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780
