Алфавитно-цифровой ЖК-модуль PC-4004-A фирмы Powertip

LCD-дисплей PC4004A

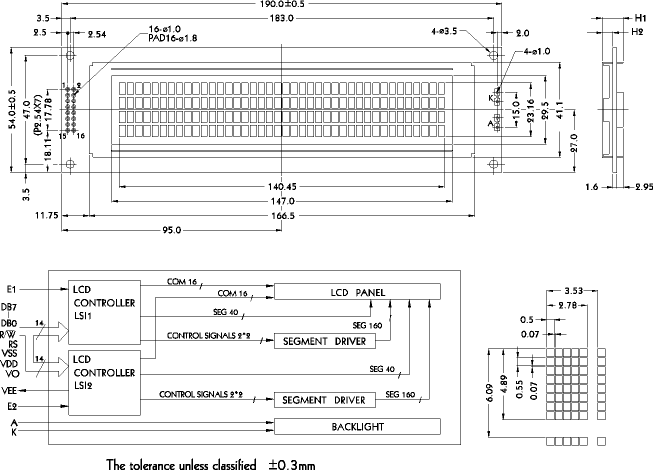

Механические характеристики
Размер модуля 190.0 * 54.0 Модуль подсветки H2 / H1
Размер экрана 147.0 * 29.5 Без подсветки 4.5 / 9.1
Размер точки 0.50 * 0.55 Электролюминисцентная подсветка 4.5 / 9.1
Шаг точек 0.57 * 0.62 Светодиодная подсветка 9.0 / 13.6


Назначение выводов
№ вывода Название Функция
1 DB7 Линия данных 0
2 DB6 Линия данных 1
3 DB5 Линия данных 2
4 DB4 Линия данных 3
5 DB3 Линия данных 4
6 DB2 Линия данных 5
7 DB1 Линия данных 6
8 DB0 Линия данных 7
9 E1 Выбор модуля 1
10 R/W Чтение/запись
11 RS Команды/Данные
12 Vo Контрастность
13 Vss Общий (GND)
14 Vdd Напряжение питания
15 E2 Выбор модуля 2
16 Vee Напряжение подсветки


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss 0 7 V
Напряжение смещения драйверов Vdd-Vee 0 13 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 °C
W -20 +70
Температура сохраняемости Tstg N -20 +60 °C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd - 4.5 5 5.5 V
Входное напряжение низкого уровня VIH - 2.2 - - V
Входное напряжение высокого уровня VIL - - - 0.6 V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Ток потребления Idd - 2 - - mA
Напряжение смещения стекла VLCD Vdd-Vo - - - V

Описания:

  76Kb Engl Описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780
